TGL 2981 – Rillenkugellager (radiale Wälzlager inklusive Sonderausführungen – DIN 625)

Du bist auf der Suche nach einem passenden Rillenkugellager [ball bearings] der TGL 2981 oder DIN 625?

Dann bist Du hier richtig.

Denn hier findest Du alle Informationen über die am häufigsten genutzten Kugellager oder Wälzlager.

Etwas veraltet könnten die Angaben schon sein. Schließlich handeln wir mit älteren aber sehr guten Ersatzteilen von Orsta Hydraulik. Da gab es noch die TGL statt die DIN und im Laufe der letzten Jahrzehnte gab es sicher kleine Änderungen.

Nichtsdestotrotz haben viele Angaben der TGL 2981 nach wie vor Bestand und sind in der DIN 625 übernommen worden. Auch große Hersteller wie SKF oder FAG fertigen nach wie vor viele Maße nach der alten TGL 2981.

Bezeichnung – welche Rillenkugellager gibt es nach TGL 2981?

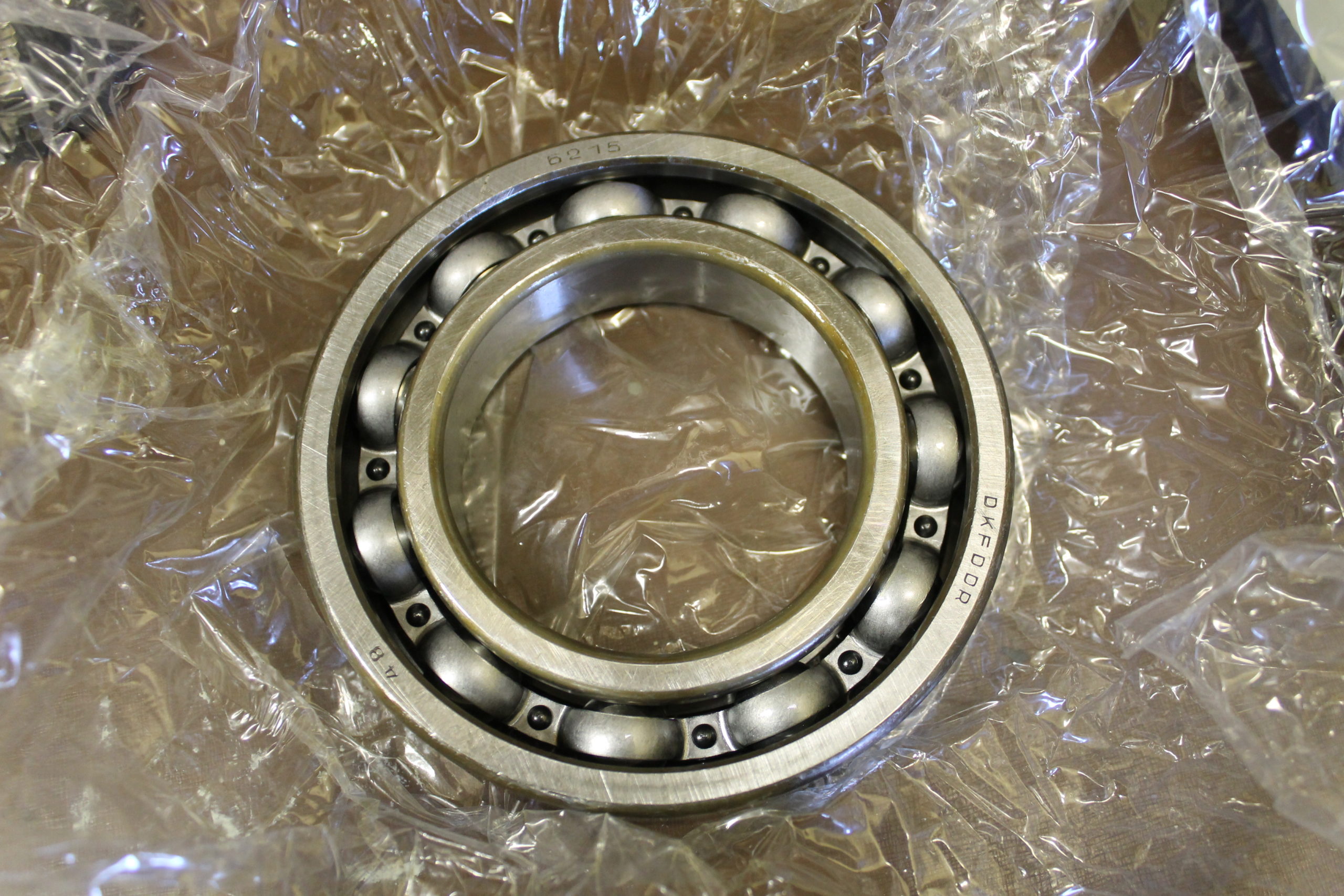

Was bedeutet die Bezeichnung 6215 oder 6008 2RS oder 6210 Z?

Wofür steht Z, 2Z, N, RS, 2RS oder K?

Auf diese Fragen möchte ich hier eine Antwort geben.

Maßreihe und Lagerreihe – welche gibt es?

Die Bezeichnung eines Rillenkugellagers nach TGL 2981 oder jetzt nach DIN 625 setzt sich aus der Lagerreihe bzw. Maßreihe und der Bohrungskennzahl und dem Zusatz für eine spezielle Ausführung zusammen.

In der TGL 2981 waren 5 Maßreihen oder auch sogenannte Lagerreihen beschrieben. Die 2- bis 3 stellige Zahl der Lagerreihe bilden den ersten Bestandteil der Bezeichnung.

• Maßreihe 00 = Lagerreihe 160
• Maßreihe 10 = Lagerreihe 60
• Maßreihe 02 = Lagerreihe 62
• Maßreihe 03 = Lagerreihe 63
• Maßreihe 04 = Lagerreihe 64

Bohrungskennzahl – was ist das?

Der zweite Bestandteil der richtigen Bezeichnung eines Rillenkugellagers ist die Bohrungskennzahl. Diese bestimmt je nach Lagerreihe bzw. Maßreihe dann den Innendurchmesser, den Außendurchmesser, die Breite und die Radien des Kugellagers.

Abhängig von der Lagerreihe gibt es verschieden viele Bohrungskennzahlen. Bei der Maßreihe 02 bzw. Lagerreihe 62 gibt es insgesamt 42 Bohrungskennzahlen von 3, 4, 5 – 9 und 00, 01, 02 – 64.

Diese eine bzw. zwei Ziffern bilden also den zweiten Bestandteil der Bezeichnung nach TGL 2981 oder heute DIN 625.

Sonderausführungen – die Bedeutung der Zeichen am Ende

Am Ende der Bezeichnung findest Du manchmal die Zahlen-und/oder-Buchstabenkombinationen

• Z
• 2Z (anstatt 2Z wird heute auch häufig ZZ geschrieben)
• N
• RS
• 2RS
• K

Aber was bedeuten diese zusätzlichen Bezeichnungen?

Übrigens ist die Bezeichnung eines Kugellagers ohne Zusatz möglich – das ist die Standardausführung.

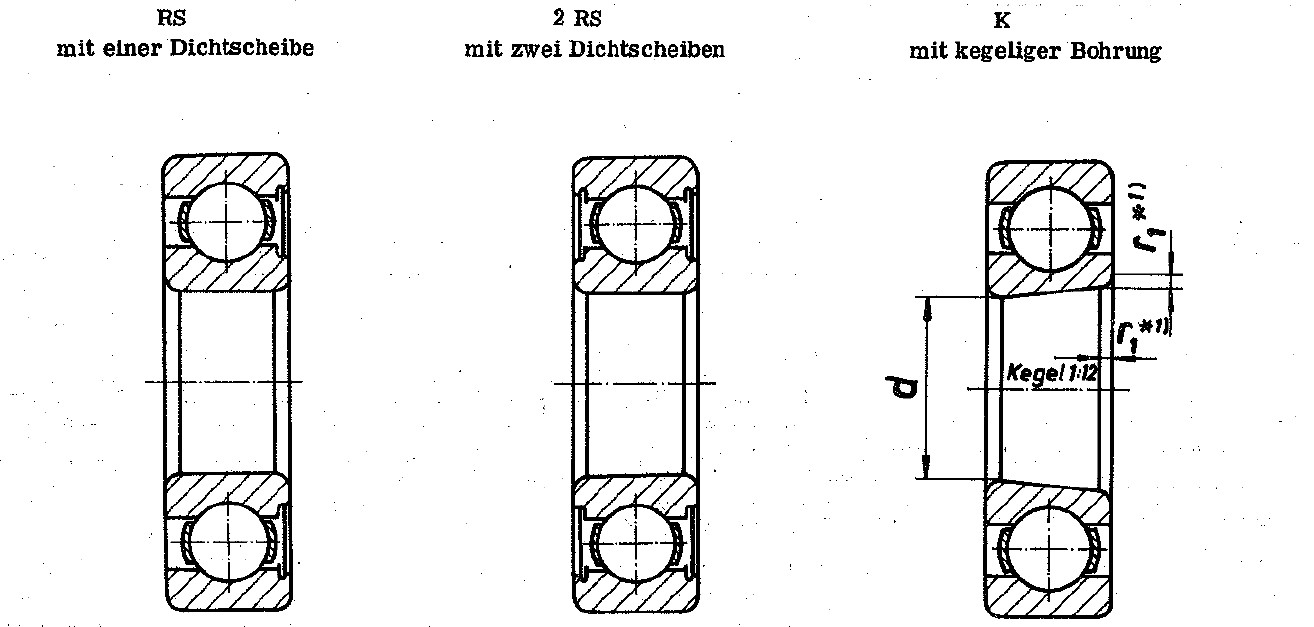

Ansonsten findest Du hier die Bedeutung der Bezeichnungen bzw. eine zugehörige Darstellung aus der TGL 2981.

Somit stehen die Bezeichnungen für:

• Z – einseitige Deckscheibe
• 2Z oder ZZ – zweiseitige Deckscheibe
• N – mit Ringnut am Außenring
• RS – einseitige Dichtscheibe
• 2RS – zweiseitige Dichtscheibe
• K – kegelige Bohrung

Nun hast Du alle Bestandteile der Bezeichnung eines Lagers nach TGL 2981 oder DIN 625. Beispiele könnten sein:

• Rillenkugellager
  • 6005
  • 6006
  • 6007
  • 6009 2RS
  • 6010 RS
  • 6012
  • 6013
  • 6014
  • 6016 N
  • 6024 K
  • 6205
  • 6209 Z
  • 6210 2Z
  • 6211
  • 6213
  • 6216

Abmessungen – wie groß sind Rillenkugellager nach TGL 2981 (DIN 625)?

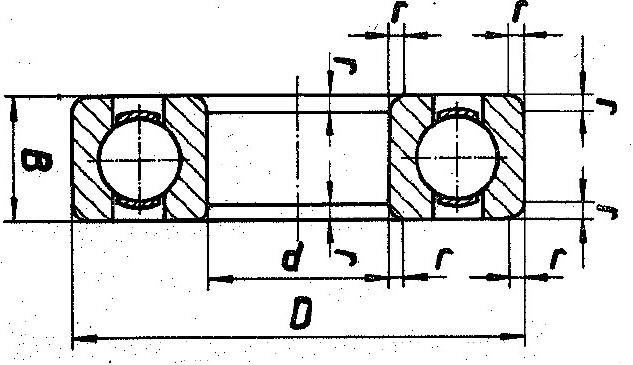

Die Größe der Rillenkugellager richtet sich nach der Maßreihe bzw. Lagerreihe und der Bohrungskennzahl. Dabei werden immer der Außendurchmesser, der Innendurchmesser sowie die Breite des Lagers angegeben. In der TGL ist auch auf die Radien des Käfigs Bezug genommen.

Demnach findest Du in den Tabellen zu den Rillenkugellagern die folgenden Angaben:

• d = Innendurchmesser
• D = Außendurchmesser
• B = Breite
• r = Radien
• m = ~ Masse pro Stück in kg

Tabelle der Größen von Rillenkugellagern (Maßreihe 00 – Lagerreihe 160)

Die erste Maßreihe in der TGL, welche als Tabelle dargestellt ist, ist die Maßreihe 0 und entspricht der Lagerreihe 160. Zusammengesetzt mit der Bohrungskennzahl (BKZ) ergeben sich viele Bezeichnungen für diese Rillenkugellager.

Einige Beispiele von Bezeichnungen für Rillenkugellager dieser Lagerreihe wären somit:

• 16005 mit d=25 mm, D=47mm und B=8 mm
• 16010 mit d=50 mm, D=80 mm und B=10 mm
• 16026 mit d =130 mm, D=200 mm und B=22 mm
• 16052 mit d=260 mm, D=400 mm und B=44 mm

Ein sehr häufig genutztes Lager aus dieser Reihe ist das Rillenkugellager 16004 mit d = 20 mm, D = 42 mm und B = 8 mm. Denn es wurde zum Beispiel in der Abtriebswelle der DDR Mopeds Simson S51, SR50 oder KR51/2 genutzt. Wenn es dort verschleißt, dann ist ein DDR Ersatzteil schnell geliefert. Zum Beispiel von Amazon:

Vorschau	Produkt	Preis
	Kugellager 16004 C3, z.B. für Abtriebswelle, links - S51, SR50, KR51/2(*)	8,61 EUR	Kannst Du hier kaufen
	SNH Kugellager Set, Motorlager 6-teilig für 4 Gang Simson Motor, S51, Kr51/2, SR50(*)	19,95 EUR	Kannst Du hier kaufen

Tabelle der Größen von Rillenkugellagern (Maßreihe 10 – Lagerreihe 60)

Die zweite Tabelle in der TGL 2981 galt der Maßreihe 10 oder der Lagerreihe 60. Alle Kugellager dieser Reihe fangen also mit der Zahl 60 an. Dabei sind dann auch alle speziellen Ausführungen der Rillenkugellager 60 Z, 60 ZZ, 60 RS, 60 2RS sowie 60N.

Hier findest Du alle Bohrungskennzahlen (BKZ) mit den zugehörigen Durchmessern, Dicken und Radien sowie die ungefähre Masse in Kilogramm laut der DDR Norm.

Beispiele für die Bezeichnung dieser Lagerreihe 60 wären somit:

• 6005 2Z mit d=25 mm, D=47mm und B=12 mm
• 6009 2RS mit d=45 mm, D=75mm und B=15 mm

Tabelle der Größen von Rillenkugellagern (Maßreihe 02 – Lagerreihe 62)

Die dritte Tabelle gilt der Maßreihe 02 oder der Lagerreihe 62. Hier findest Du nun alle Größen der Kugellager, welche mit der Kennzahl 62 anfangen.

Beispiele für diese Lagerreihe wären also:

• 624 mit d=4 mm, D=13 mm, B=5 mm
• 625 mit d=5 mm, D=16 mm, B=5 mm
• 6200 mit d=10 mm, D=30 mm, B=9 mm
• 6215 mit d=75 mm, D=130 mm, B=25 mm

Tabelle der Größen von Rillenkugellagern (Maßreihe 03 – Lagerreihe 63)

Auch die Maßreihe 03, das bedeutet die Lagerreihe 63, ist Bestandteil der TGL 2981 gewesen. Hier sind die Durchmesser und Breite der Rillenkugellager definiert, welche mit der Kennzahl 63 beginnen.

Das bedeutet ebenso auch hier, dass diese Maße gültig für die Zusätze 63 Z, 63 ZZ (2Z), 63 RS, 63 2RS, 63K sowie 63 N sind.

Die Bohrungskennzahl kürze ich auch in dieser Tabelle mit BKZ ab.

Beispiele für Kugellager der Lagerreihe 63 könnten sein:

• 6302 Z mit d=15 mm, D=42mm, B=13 mm mit einseitiger Deckscheibe
• 6303 2RS mit d=17 mm, D=47 mm, B=14 mm mit beidseitiger Dichtung
• 6304 2RS mit d=20 mm, D=52 mm, B=15 mm mit beidseitiger Dichtung
• 6307 2RS mit d=35mm, D=80 mm, B=21 mm mit beidseitiger Dichtung
• 6308 mit d=40 mm, D=90 mm, B=23 mm offen

Tabelle der Größen von Rillenkugellagern (Maßreihe 04 – Lagerreihe 64)

Zuletzt möchte ich Dir noch die Tabelle mit den Größenangaben der Lagerreihe 64 zur Verfügung stellen.

Auch hier gilt wieder die Abkürzung BKZ für die Bohrungskennzahl. Die Größen gelten für die Kugellager nach TGL 2981 bzw. DIN 625, welche mit einer 64 beginnen.

Was sind die Unterschiede der Lagerreihen bei Rillenkugellagern?

Wozu gibt es denn so viele Lagerreihen?

Auf Kugellager wirken ganz unterschiedliche radiale und axiale Kräfte. Je nach Beanspruchung müssen die Kugellager entsprechend ausgelegt sein.

Einfach erklärt am Beispiel der BKZ 03

Am Beispiel der Bohrungskennzahl 03 möchte ich Dir hier eine Tabelle der unterschiedlichen Lagerreihen zeigen. Also siehst Du hier Unterschiede der Kugellager nach TGL 2981 bzw. DIN 625 6003, 6203, 6303 sowie 6403.
