In der DDR Orsta Hydraulik TGL 10973 sind doppelseitig entsperrbare Rückschlagventile (dual unlockable check valves) genormt. Ebenso wie die Rückschlagventile der TGL 10970 sind diese gesteuert und gewähren dem Ölstrom in einer Richtung freien Durchfluss. In der entgegengesetzten Richtung wird dieser Ölstrom jedoch abgesperrt.
Funktionsweise in der Hydraulik
Jedoch kann durch das Zuführen eines Drucköl-Steuerstroms diese Sperrung aufgehoben werden, so dass das Hydrauliköl HLP46 auch in der Gegenrichtung fließen kann.

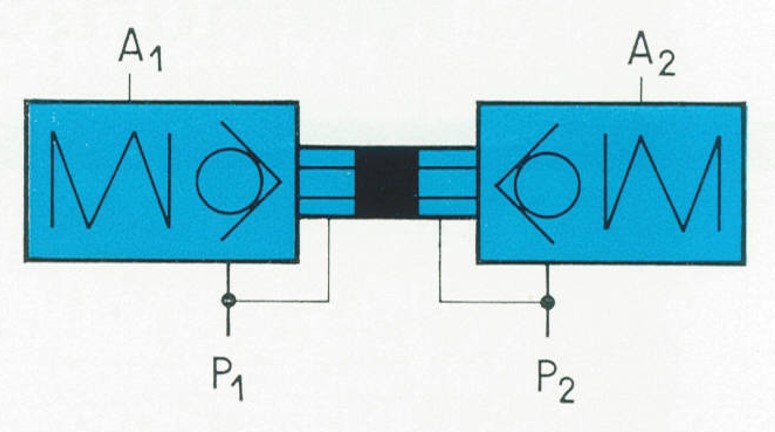

Schaltzeichen
Anhand des Hydraulik-Schaltzeichens kann man die Funktionsweise etwas besser erklären.
Aus diesem kannst Du erkennen, dass es für zwei gesteuerte Hydraulikleitungen gefertigt ist. Der Druck in den Zulaufleitungen P1 und P2 wird zum Aufstoßen der Ablaufleitungen A1 und A2 verwendet.
Durch diese Arbeitsweise bedingt die nicht druckentlastete Bauart dieser Ventile. Lässt sich der Druck im Ablauf jedoch nicht vermeiden, dann musst Du auf zwei Rückschlagventile der TGL 10970 mit druckentlastetem Steuerkolben zurück greifen.

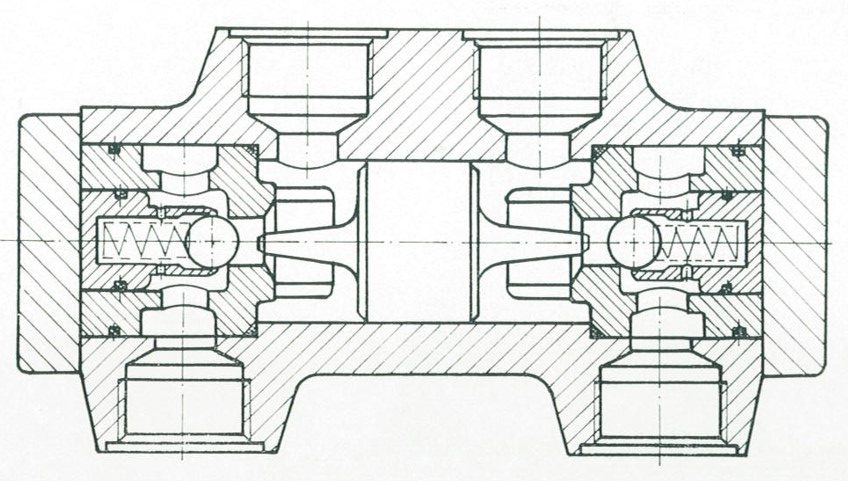

Schnittbild
Auch am Schnittbild dieser Rückschlagventile kann man sehr schön die zwei Leitungen erkennen. Zudem kannst Du sehen, dass es sich um eine metallische Abdichtung der Kugeln im Sitz handelt. Somit kann ein solches Ventil eine absolute Dichtheit nicht garantieren. Laut TGL 10973 kann die maximal auftretende Leckage 0,0002 dm³/min im kritischen Druckbereich von kleiner oder gleich 40 bar betragen.
Anwendung in der Hydraulik
Der Einsatzzweck solcher Ventile ist es, Lasten auch bei abgeschalteter Hydraulikpumpe über eine längere Zeit zu halten.
Rückschlagventile, wozu auch die Ventile der TGL 10973 dazugehören, werden grundsätzlich überall dort in Hydraulikschaltplänen eingesetzt, wo belastete Kolbenstangen von Hydraulikzylindern in ausgefahrener Stellung längere Zeit gehalten werden sollen.
Die Sperrung der betreffenden Ölleitung erfolgt dadurch selbsttätig.
Doppelrückschlagventile der TGL 10973 werden vorwiegend für Hydraulikkreisläufe mit wechselnder Lastrichtung eingesetzt. Das kann zum Beispiel die Steuerung der Zuleitung für doppeltwirkende Arbeitszylinder sein.
Abmessungen

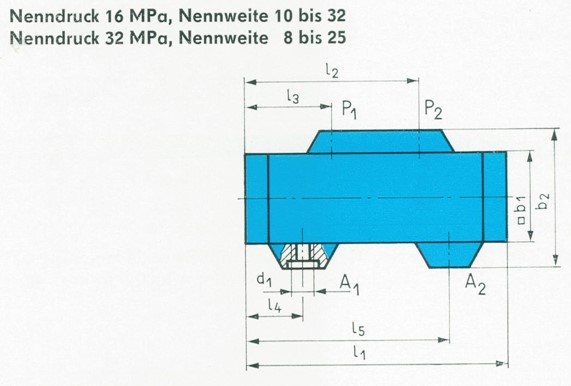

Einschraubstutzen
Da es die Doppelrückschlagventile in zwei Ausführungen gibt, zeige ich Dir die Abmessungen der beiden Varianten. Zuerst findest Du die Bemaßungen der Ausführung für 160 bar der Nennweite 10 bis 32 sowie der Ausführung für 320 bar der Nennweiten 8 bis 25.

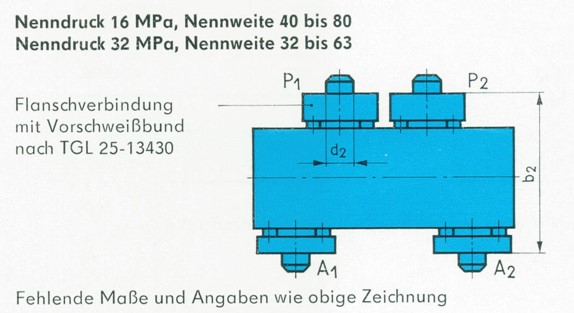

Flanschverbindung
Und hier folgen nun die Angaben zur Bemaßung der Rückschlagventile nach TGL 10973 mit den Flanschanschlüssen.

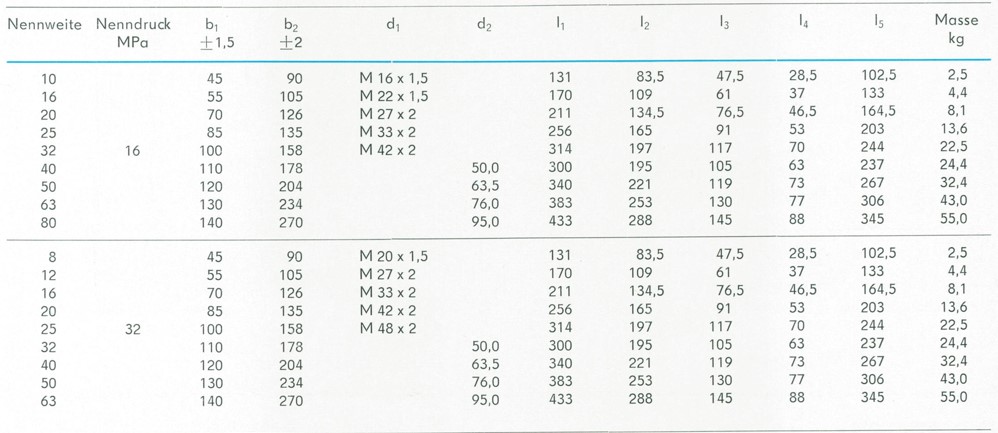

Tabelle der Abmessungen
Jetzt folgt die Tabelle mit den verschiedenen Abmessungen der Höhe, Breite, Gewinde und mehr.

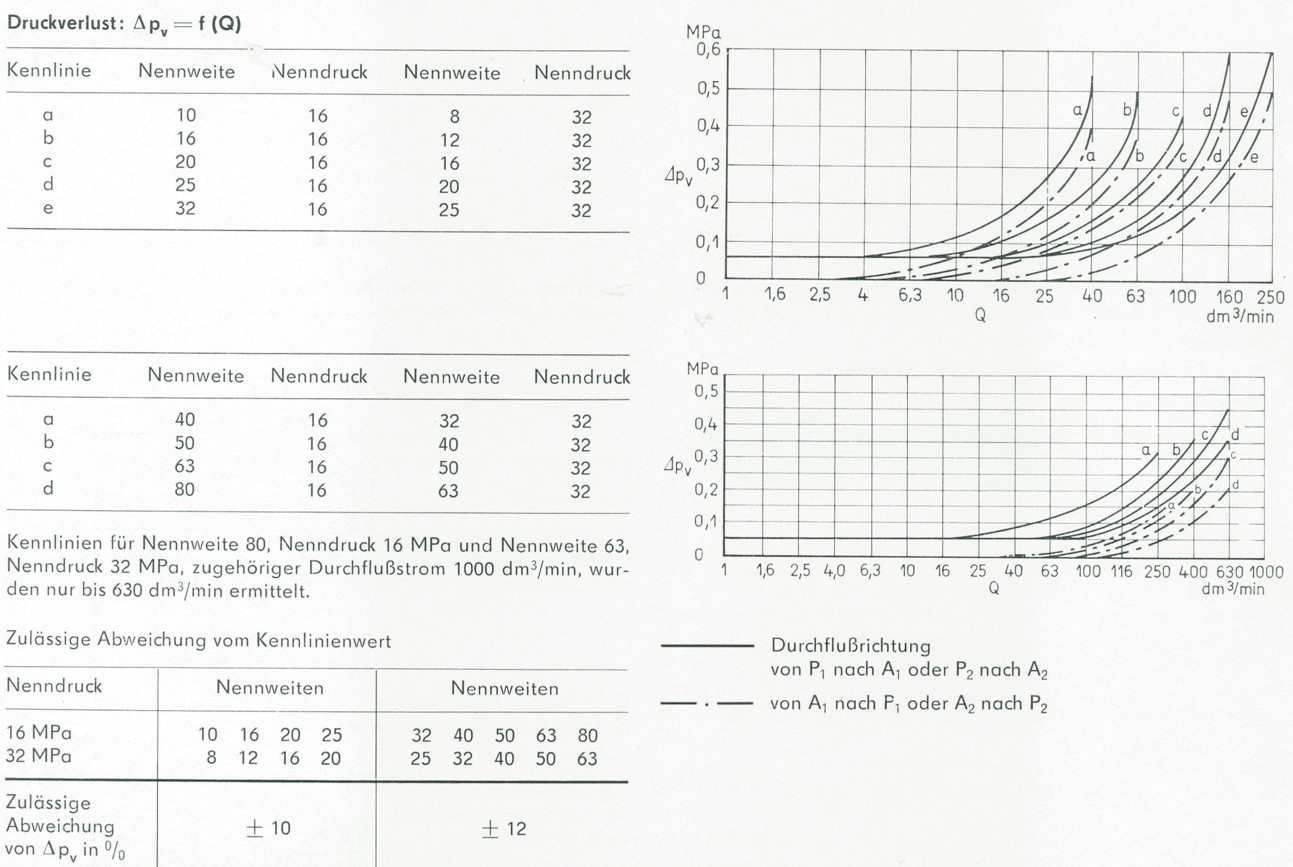

Kennlinien und Verhalten
Falls es Dich interessiert, wie sich diese Rückschlagventile im Betrieb verhalten, zeige ich Dir hier die Kennlinien. Wie viele andere Abbildungen sind auch diese aus dem originalen Orsta Hydraulik Prospekt Nummer 2/232/84 d zur TGL 10973 aus dem August 1984.
Die Bezugsgrößen für die folgenden Diagramme sind der Einsatz eines Hydrauliköls HLP 46 nach TGL 17542/03 sowie einer Öltemperatur im Zulauf von 50°C ± 2 Grad (323 K ± 2 K)

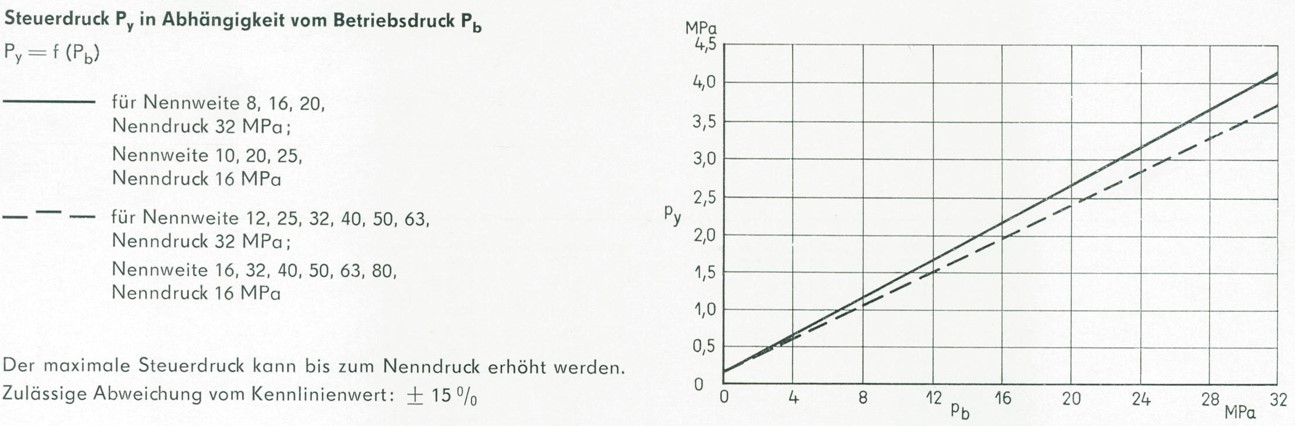

Steuerdruck vs. Betriebsdruck
Und wie verhält sich der Steuerdruck in Abhängigkeit vom Betriebsdruck? Das zeigt das folgende Diagramm in zwei Funktionen für die verschiedenen Nennweiten und Nenndruckstufen 160 bar und 320 bar.
Die Angaben in der DDR waren noch in Megapascal. Um zur Einheit bar zu kommen, muss die Druckumrechnung einfach mit dem Faktor 10 erfolgen.

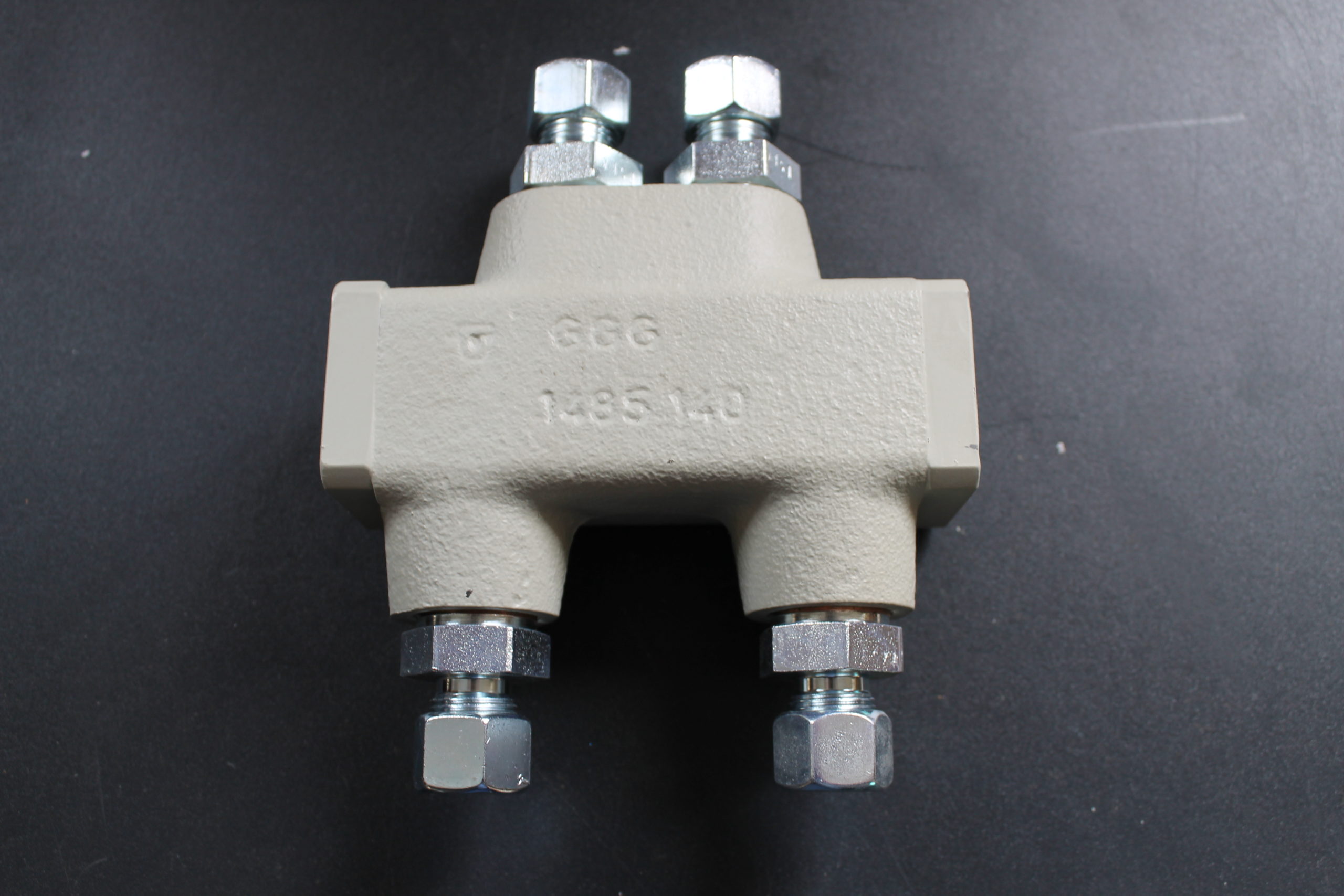

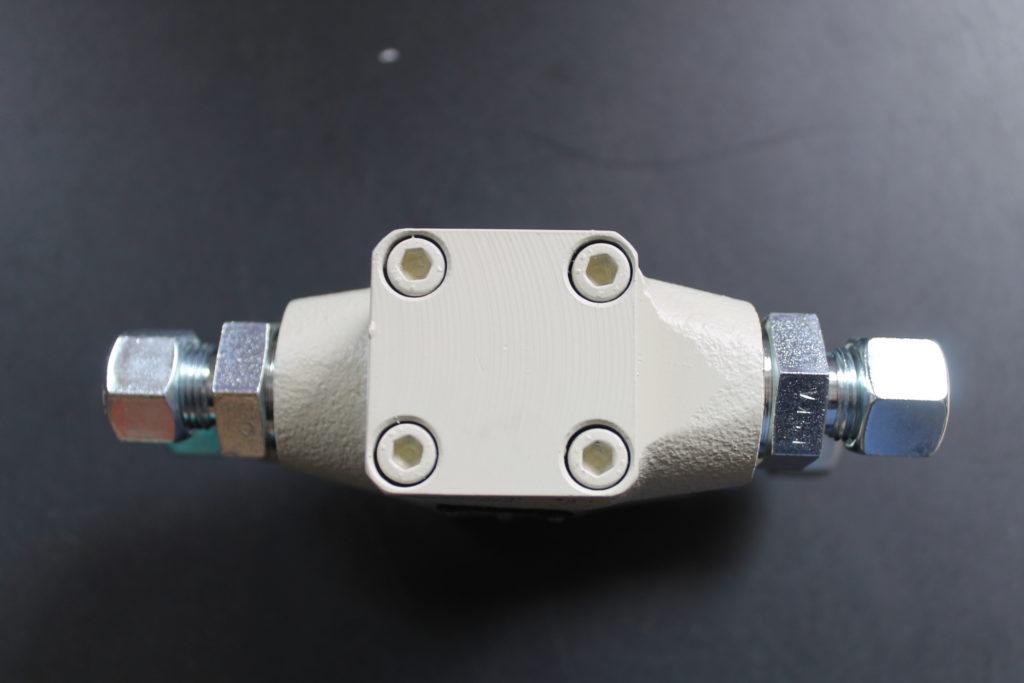

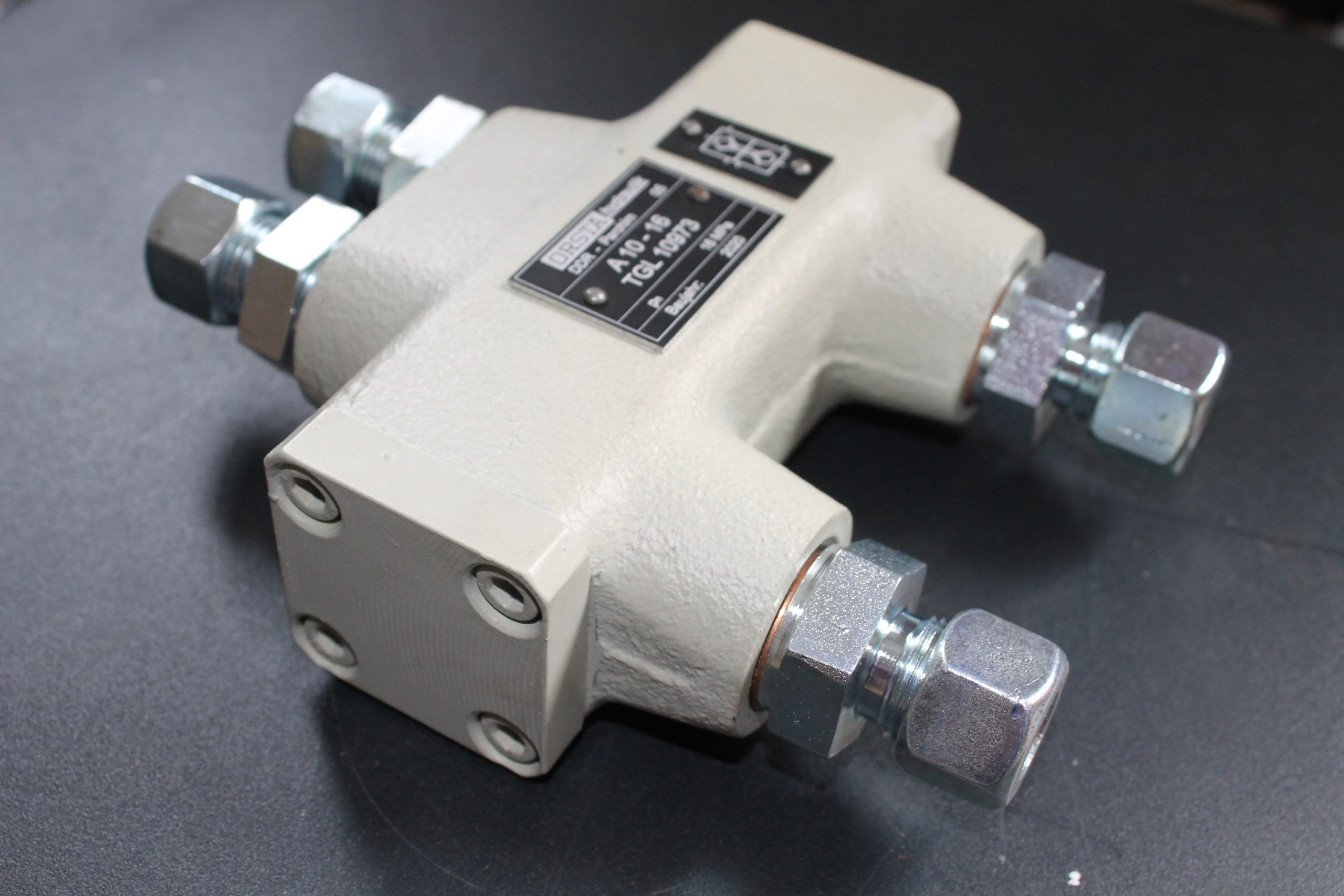

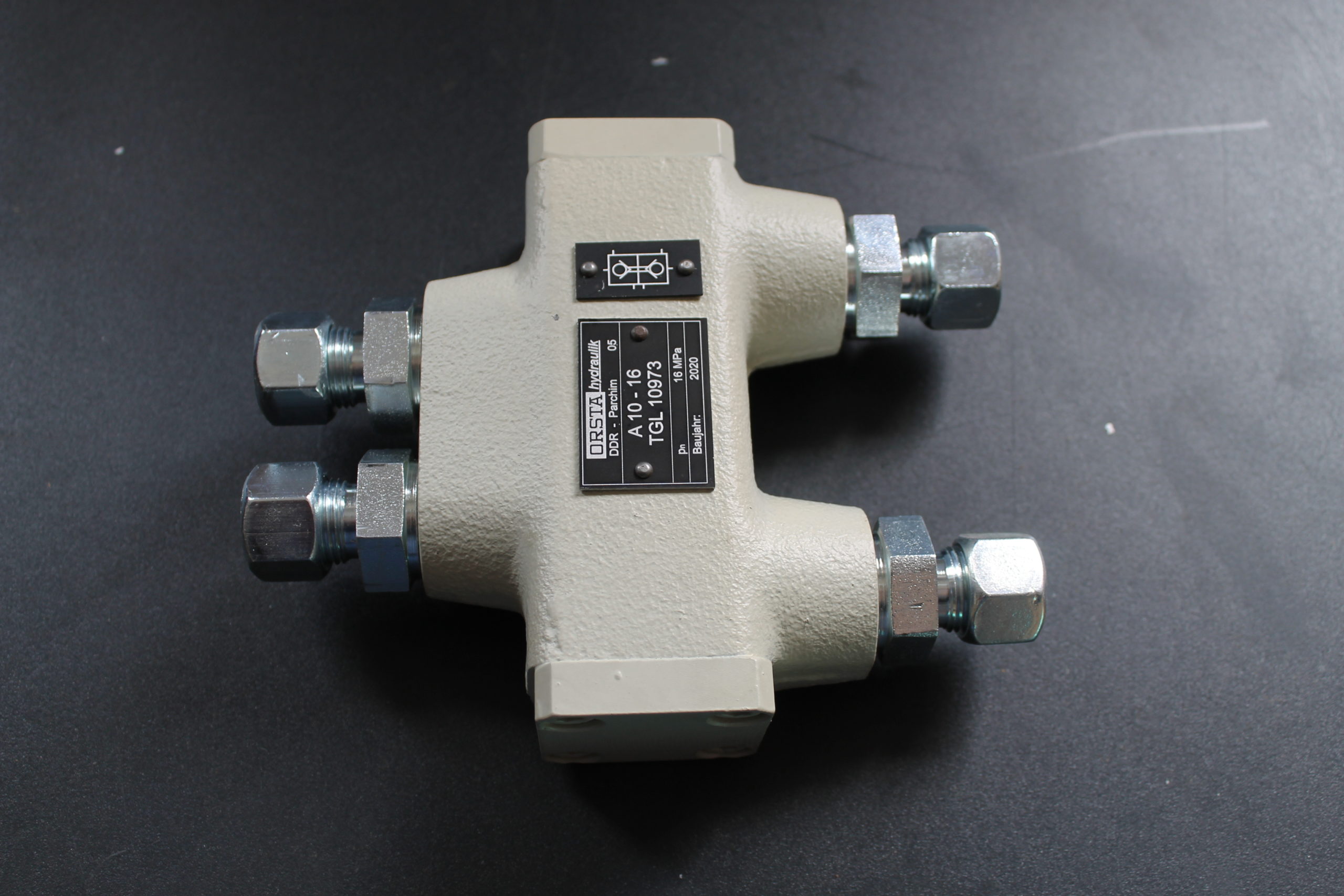

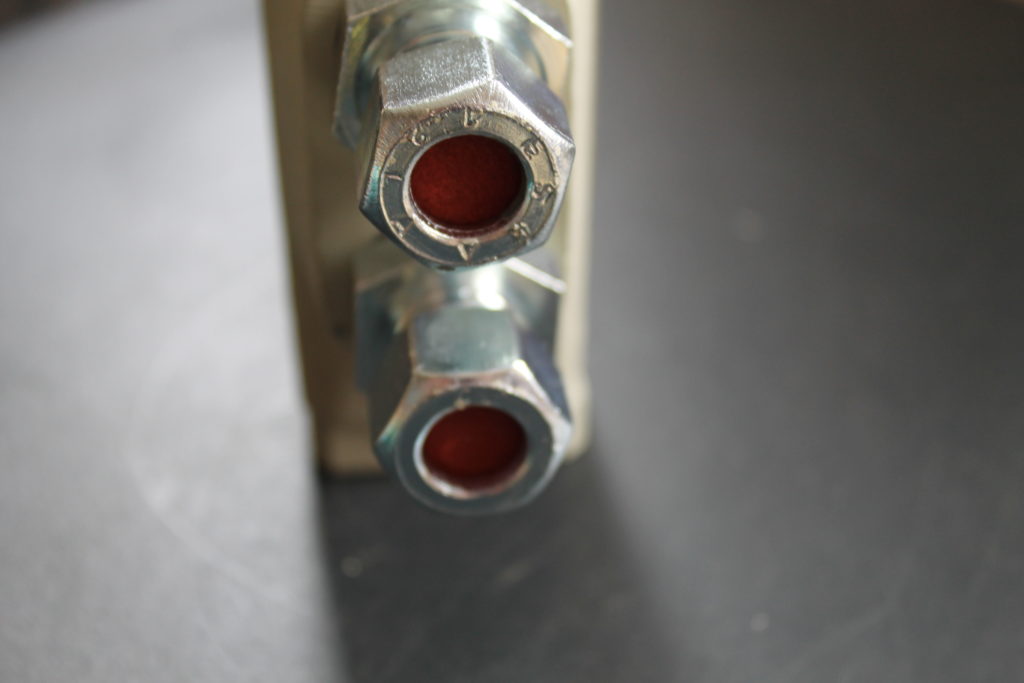

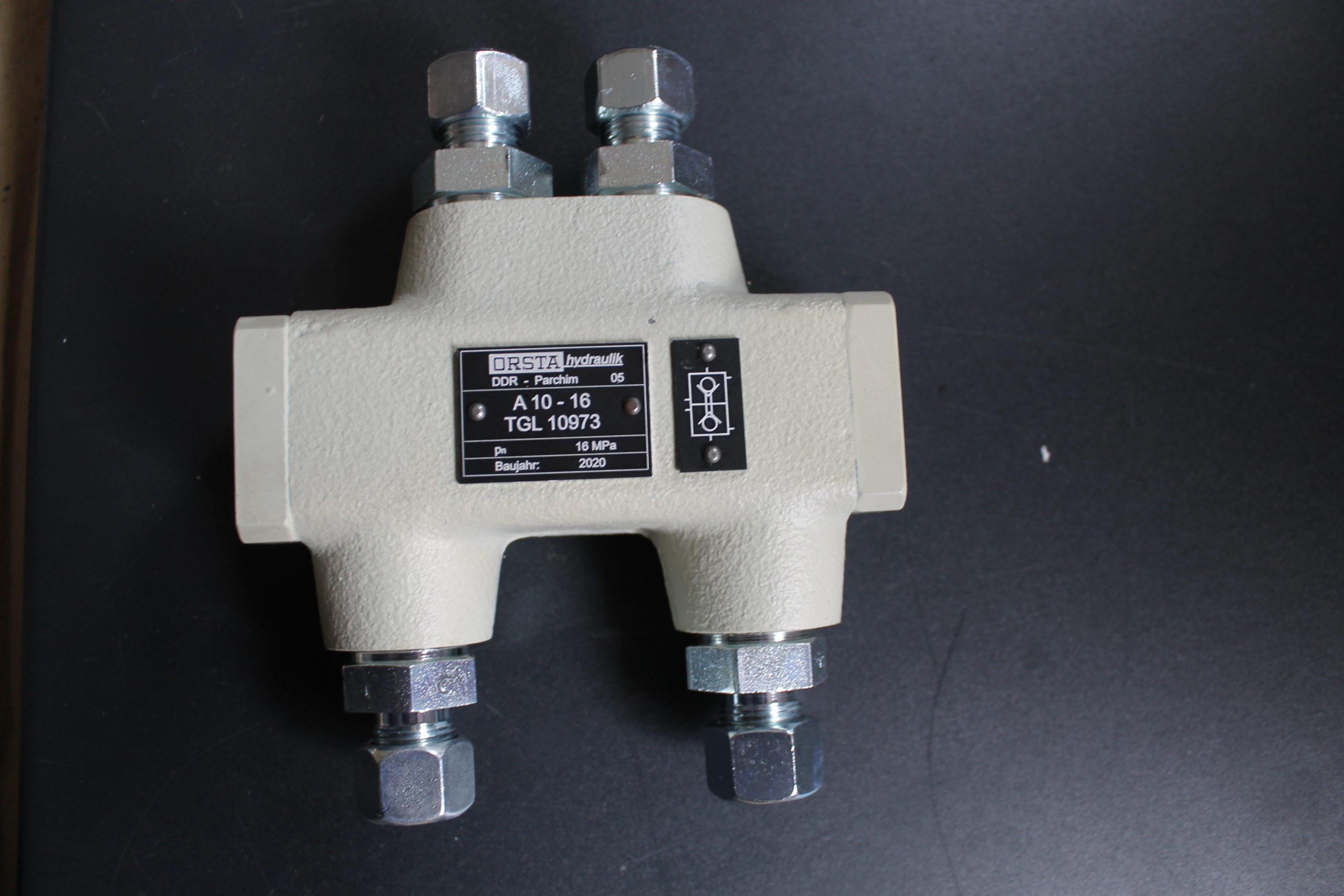

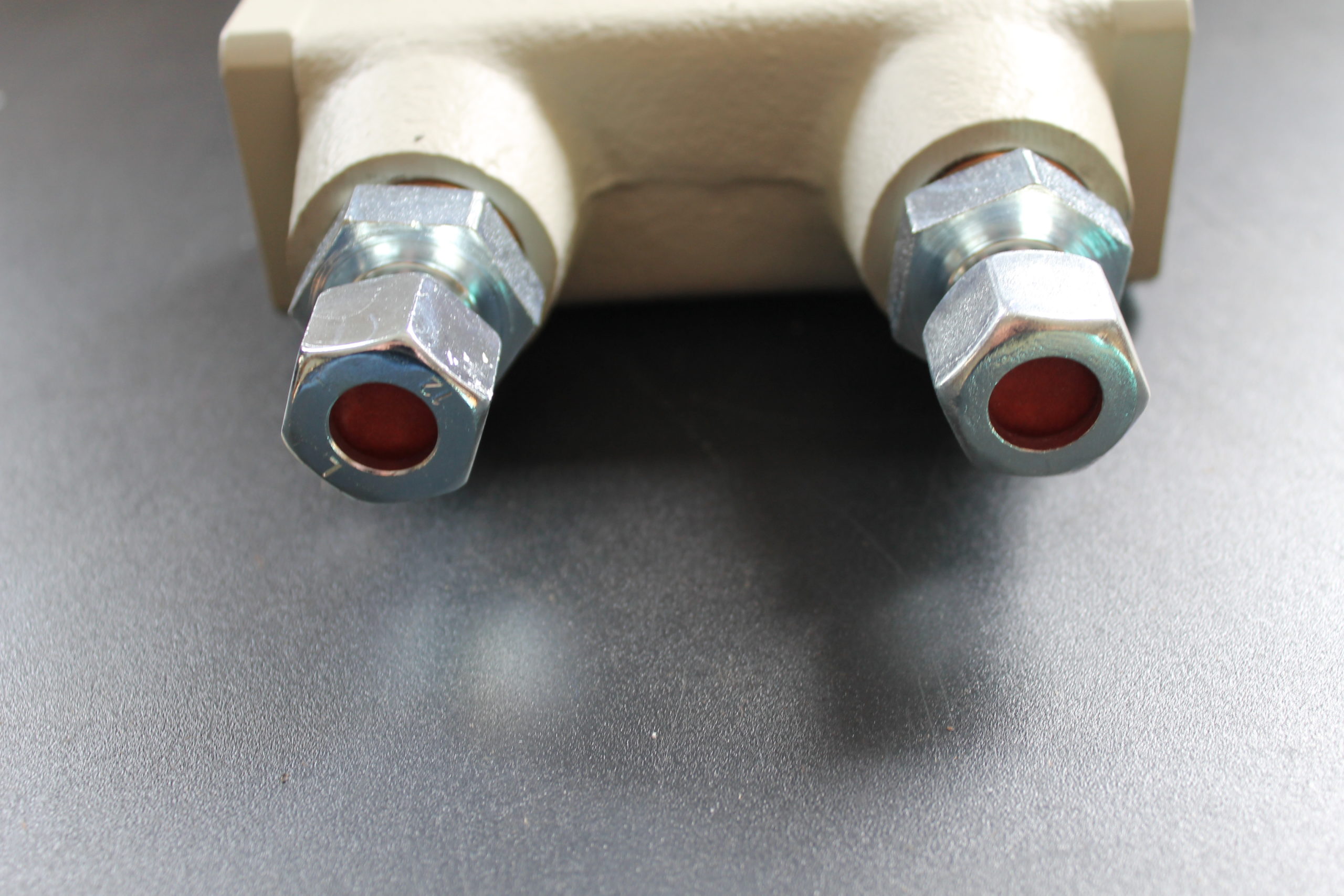

Fotos und Bestellung
Bestellangaben

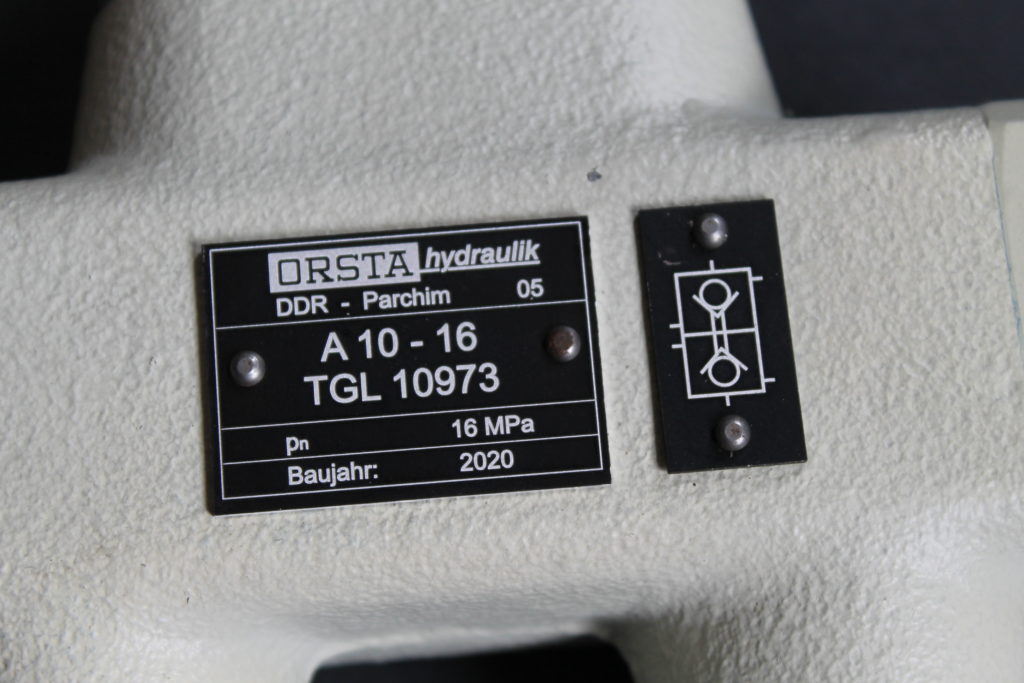

Die Anfrage oder Bestellung erfolgt über die Angabe des Typs, der Nennweite sowie dem Nenndruck (16 oder 32 MPa oder auch die Angabe in bar). Somit ergibt sich zum Beispiel für die Nennweite 10 mit dem Nenndruck von 16 MPa folgende Bezeichnung:
Doppelrückschlagventil A 10-16 TGL 10973
Diese Doppelrückschlagventile A 10-16 TGL 10973 sind sehr häufig eingesetzt worden. Zum Beispiel in der Hydraulik der Drehleiter DL 30, welche häufig auf Feuerwehren montiert wurden, sind insgesamt 6 solcher Ventile im Hydrauliksystem enthalten.
Weitere Möglichkeiten
Aus der oben gezeigten Tabelle kannst Du bereits erkennen, dass es viele verschiedene Kombinationen mit den Nenndrücken 160 oder 320 bar gibt.
Auch ein sehr bekannter Einsatz ist im ADK 70. Der Allzweckkran aus der DDR, welcher auf einem LKW IFA W50 montiert war. Dort sind Doppelrückschlagventile A8-32 der TGL 10973 im System enthalten.
Varianten mit 16 MPa Nenndruck (160 bar)
- 10-16
- 16-16
- 20-16
- 32-16
- 40-16
- 50-16
- 63-16
- 80-16
Varianten mit 32 MPa Nenndruck (320 bar)
- 8-32
- 12-32
- 16-32
- 20-32
- 25-32
- 32-32
- 40-32
- 50-32
- 63-32
